考压轴题（20’），对数据通路的各个阶段很了解，将通路映射到流程图上、对于每个指令对应的数据通路非常清楚，考察非常灵活

4.1 概述

计算机的处理器中，有数据通路和控制器两部分：

  • 数据通路 / 运算器：指令执行过程中，数据通过的路径，是指令的执行部件。
  • 控制器：对指令译码，生成控制信号，控制数据通路，对指令执行部件发出控制信号。

控制器的基本功能：

  • 取指令：将指令从存储器中读入（PC）
  • 分析指令：对指令译码（IR）
  • 执行指令，发出各种操作命令（REGs 和 ALU）
  • 确定下一条指令的地址（PC）
  • 执行环境的建立和保护：建立程序运行所需的状态，并在中断、切换或异常时保存和恢复这些状态（FLAGs / PSW）
缩写全称中文名称主要功能
PCProgram Counter程序计数器指示下一条指令地址
IRInstruction Register指令寄存器保存当前指令并译码
REGsRegisters通用寄存器组暂存操作数与结果
ALUArithmetic Logic Unit算术逻辑运算单元执行运算操作
FLAGs / PSWFlags / Program Status Word标志寄存器 / 程序状态字记录运算状态、控制执行环境

4.2 逻辑设计规则

数据通路由两类部件通过总线式连接或分散式连接而成：

  • 组合逻辑元件 / 操作元件（ALU）
  • 存储元件 / 状态元件（寄存器、指令存储器、数据存储器）

数据通路的功能：数据存储、处理、传送。

数据通路由「状态原件 + 操作原件 + 状态原件」组成，其中状态原件存储信息，操作原件处理信息，将输出信息写入另一个状态原件中。并且由时序信号控制操作。

操作元件

操作元件：加法器 (Adder)、多路选择器 (MUX)、算术逻辑部件 (ALU)、译码器 (Decoder)

它们都是组合逻辑元件，特点：

  • 输出只取决于当前输入
  • 无需时钟信号定时，只有逻辑门延迟。

状态元件 / 存储元件

状态元件都是时序逻辑电路，特点：

  • 具有存储功能，在时钟控制下，输入状态写入，直至下一个时钟信号到达
  • 输出端状态随时可读出
  • 通常是边缘触发：分为上升沿触发和下降沿触发。

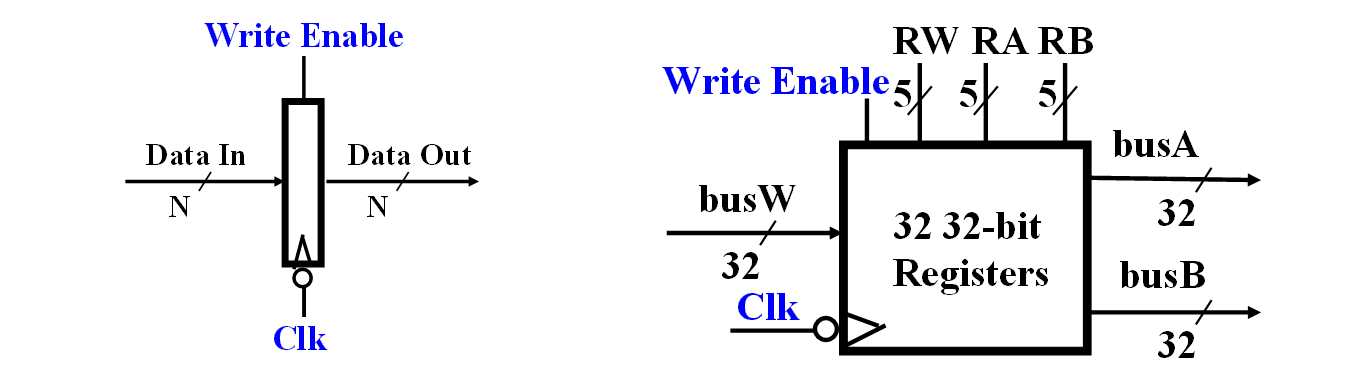

寄存器 (Register)

信号名位宽方向含义
Data InN bit输入要写入寄存器的新数据
Data OutN bit输出要写入寄存器的新数据
Write Enable1 bit输入写使能信号，=1 时允许写操作
Clk1 bit输入时钟信号，上升沿触发写入

寄存器组 (Register File)

  • 共有 32 个寄存器 (Register 0 ~ 31)，地址码需要 5 位。
  • 时序逻辑写入：当 Write Enable = 1 且时钟上升沿到达时，在 busW 中的数据会写入 RW 对应的寄存器中。所有写入的信号需要提前稳定一段时间 (Setup Time) 才能正确写入。经过一个 Clk-to-Q 时间的实现，输入信号写入寄存器。用 32-to-1 Decoder 来实现。
  • 组合逻辑读出：busA, busB 立即取出读入地址 RA, RB 对应的数据（无需在时钟前稳定一段时间），经过一个取数时间 (Access Time) 后才有效（组合逻辑立即完成的）。用两个32 位 MUX 来实现。
信号名位宽方向含义
RA5 bit输入指定要读出的第一个寄存器编号（对应 busA）
RB5 bit输入指定要读出的第二个寄存器编号（对应 busB）
RW5 bit输入指定要写入的寄存器编号
busA32 bit输出输出 RA 对应寄存器的内容
busB32 bit输出输出 RB 对应寄存器的内容
busW32 bit输入要写入 RW 指定寄存器的值
Write Enable1 bit输入写使能信号，=1 时允许写操作
Clk1 bit输入时钟信号，上升沿触发写入

指令的基本操作

每条指令可以分解为若干基本操作：

  • 读取主存单元内容，装入某个寄存器
  • 将某个寄存器的内容存入给定主存单元中
  • 将一个数据从一个寄存器送到另一个寄存器 / ALU
  • 进行某种 算术或逻辑运算，将结果送入某个寄存器

寄存器传输语言 (Register Transfer Language, RTL) 语法：

  • R[r]：寄存器 $r$ 的内容
  • M[addr]：主存单元中 $addr$ 的内容
  • ←：传送方向，从右到左
  • PC：Program Counter，程序计数器
  • OP[data]：对数据 $data$ 进行 $op$ 操作

早期累加器型指令数据通路

  • 程序控制单元：
元件全称功能
PC（Program Counter）程序计数器保存下一条指令的地址
MAR（Memory Address Register）存储器地址寄存器暂存要访问的主存地址
MBR（Memory Buffer Register）存储器缓冲寄存器暂存从内存读出的或要写回的数据
IR（Instruction Register）指令寄存器保存当前正在执行的指令
IBR（Instruction Buffer Register）指令缓冲寄存器暂存下一条指令（某些机器一次取两条指令）
  • 算术逻辑单元：
元件功能
AC（Accumulator）累加器，保存运算的中间结果
MQ（Multiplier Quotient）乘/除法时暂存寄存器
ALU（Arithmetic Logic Unit）执行算术和逻辑运算
  • 主存储器 (Memory, M)，存放程序和数据，按地址访问，通过 MAR / MBR 与 CPU 交互。

数据通路的两大阶段：都是「取指 → 译码 → 取数 → 运算 → 写回」的模式，数据依次流经 PC → MAR → MBR → IR/AC/ALU → M。

阶段数据通路描述关键寄存器
取指令PC → MAR → M → MBR → (IBR, IR)PC, MAR, MBR, IR
执行指令M → MBR → ALU ← AC → MBR → MMAR, MBR, AC, ALU

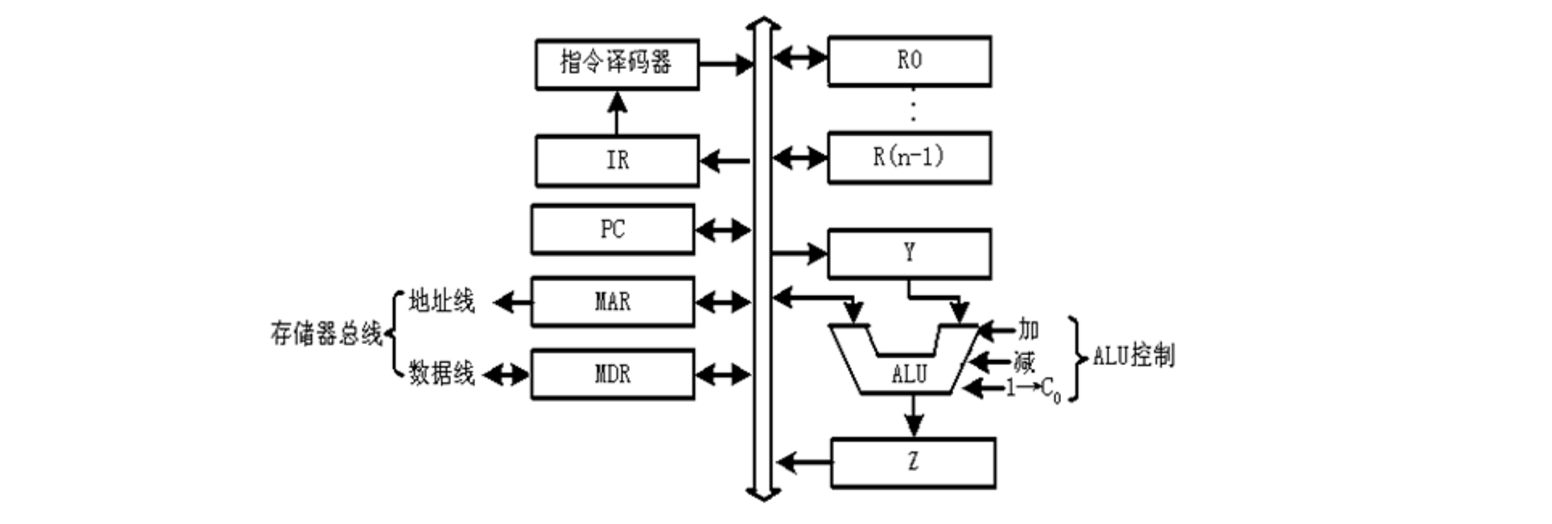

单总线数据通路

单总线结构：

  • 所有寄存器、ALU、PC、IR 等共用一条数据总线。
  • 同一时刻只有一个寄存器将内容送上总线 (Rout)，一个寄存器从总线取数据 (Rin)

四种基本操作时序：

类型示例控制信号序列（时序）含义时钟周期数
寄存器间传送R0 → YR0out, Yin把R0内容送入Y$1$ 个周期
算术逻辑运算R3 ← R1 + R2(1) R1out, Yin
(2) R2out, Add, Zin
(3) Zout, R3in		用ALU执行加法$3$ 个周期
从主存取字R2 ← M[R1](1) R1out, MARin
(2) Read, WMFC
(3) MDRout, R2in		访存读操作$\ge 3$ 个周期
其中 Read 可能需要多个周期
写字到主存M[R1] ← R2(1) R1out, MARin
(2) R2out, MDRin
(3) Write, WMFC		访存写操作$\ge 3$ 个周期
其中 Write 可能需要多个周期

其中 WMFC (Wait Memory Function Complete) 表示等待主存取出 / 写入数据完毕。实现方式：

方式时期特点是否需要应答信号
异步方式早期CPU 与内存速度不匹配，CPU 需等待内存完成MFC (Memory Function Complete)
同步方式现代使用 Cache 访存，大部分操作都能命中 Cache，因此可以按照固定 $N$ 个时钟周期运行。
未命中时，暂停若干个时钟周期等待（多周期 / stall）		不需要

时钟周期宽度的确定：

  • 时钟周期宽度等于系统中执行最慢的微操作的所需时间。
  • 如果没有 Cache，直接访存，则以主存访问时间为准 (Read / Write)
  • 如果有 Cache，同步工作，则以 CPU 内部寄存器 / ALU 操作时间为准。

寄存器与总线连接电路：

  • Rin 控制多路选择器：若为 1 则将总线数据送到 D 触发器，否则将 Q 原样送到 D 保持器，即保持。
  • Rout 控制三态门：若为 1 则打开，将 D 触发器的输出送到主线，否则断开。
  • 时钟控制同步更新

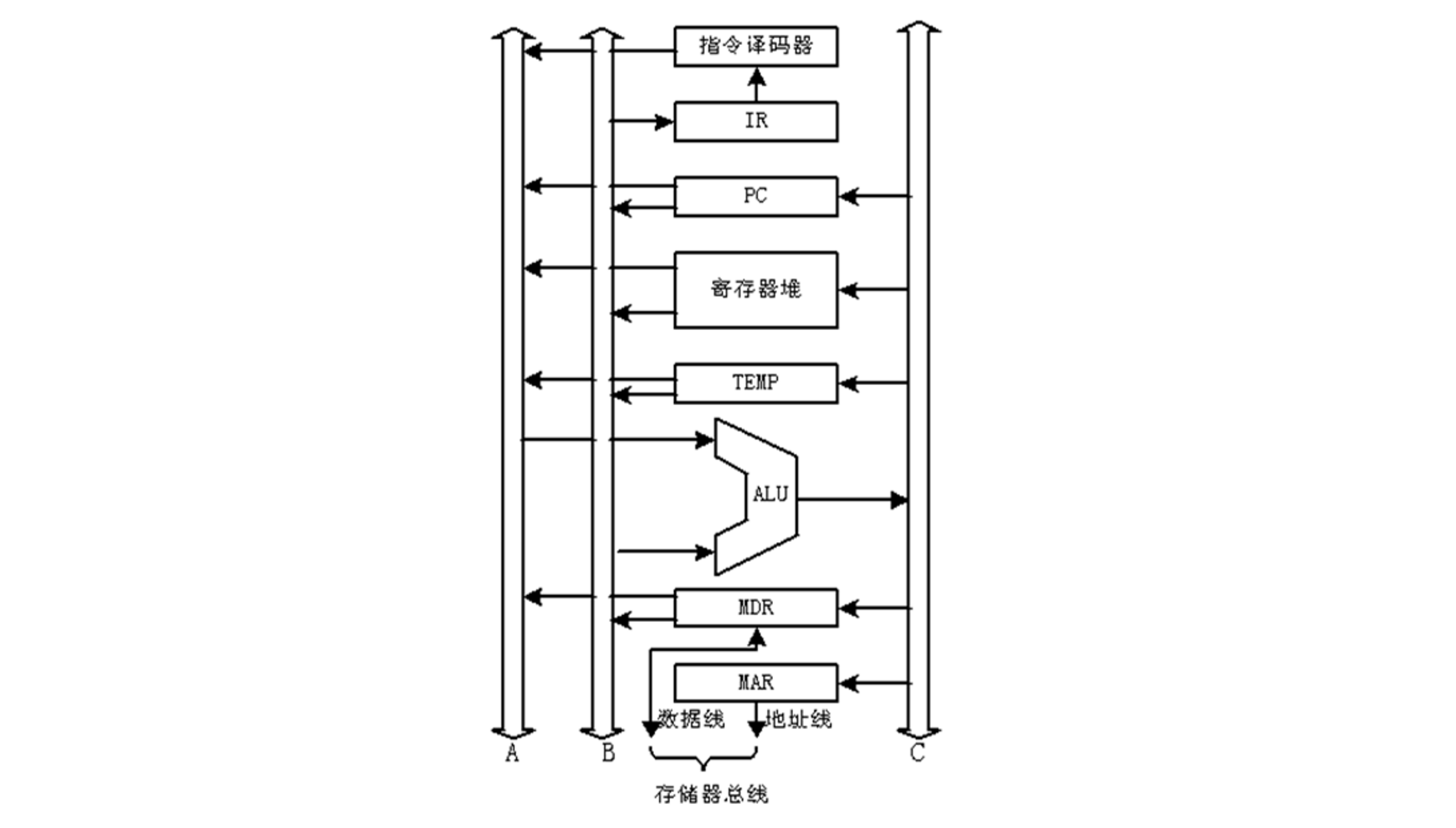

三总线数据通路

使用多条总线，就可以在同一时钟周期，并行传送不同的数据。

总线编号功能连接方向
A 总线传送第一个操作数从寄存器堆 → ALU 输入端 A
B 总线传送第二个操作数从寄存器堆 → ALU 输入端 B
C 总线传送运算结果从 ALU 输出 → 寄存器堆、存储器等

相比于单总线数据通路：

  • Y， Z 寄存器可以取消，因为不再需要保存中间结果。
  • 寄存器需要支持同时输出两个数据，并且同时接受一个结果，因此要求寄存器具有多个读口和一个写口。

缺点：

  • 硬件复杂，成本高（多路驱动、多口寄存器）
  • 难以实现指令流水线

现代 CPU 普遍采用流水线和 Cache 提升性能。

4.3 数据通路的建立

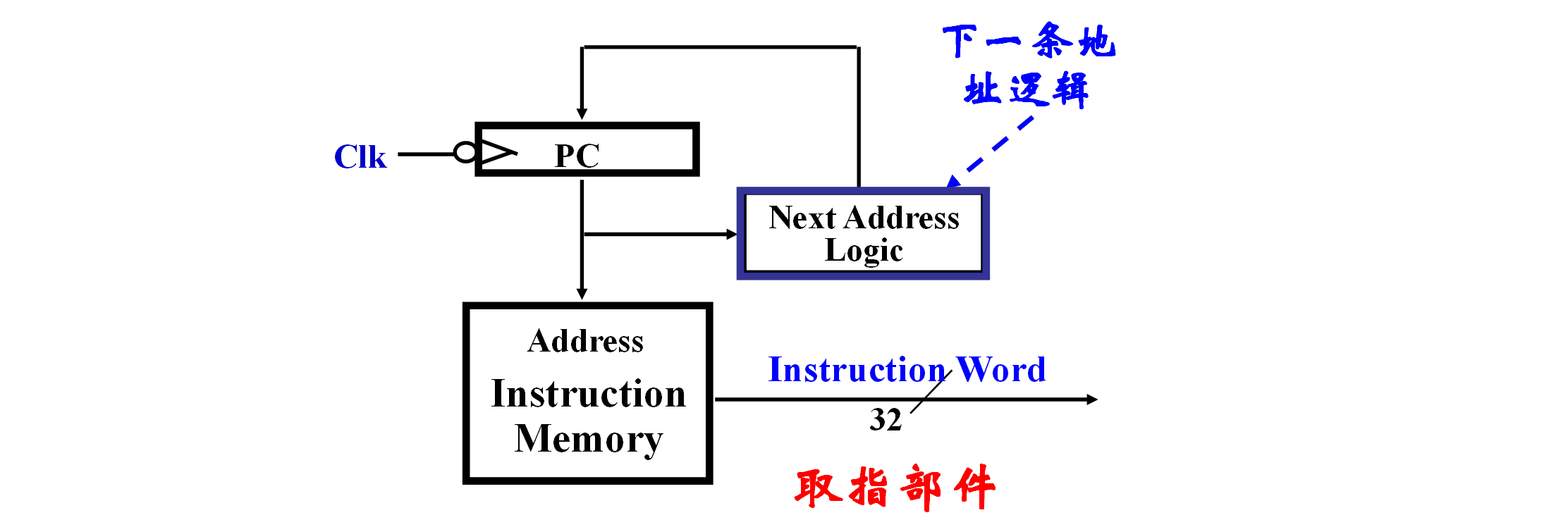

取指部件 (Instruction Fetch Unit)

每条指令都会有的公共操作。

  1. 取指令：M[PC]
  2. 更新 PC：
    • 如果是转移指令，则 PC <- 转移目标地址
    • 否则，PC <- PC + 4.

#重点 对于各种指令的流程非常清楚

加减指令（Add, Sub）

格式： 指令执行流程（add/sub rd rs rt）

指令解释
M[PC]取指令
R[rd] <- R[rs] op R[rt]取数相加/减，将结果写入对应寄存器
PC <- PC + 4PC 指向下一条指令

指令执行阶段的数据通路：

  • ALUctr（ALU Control，算数单元控制信号）：告诉 ALU 这一条指令应该执行哪种运算（功能码）。在这里 ALUctr = add / sub.
  • RegWr (Register Write Enable，寄存器写使能信号)：告诉寄存器堆是否要在本周起进行写操作。在这里 RegWr = 1.

带立即数的逻辑指令

格式： 指令执行流程（ori rt rs imm16）：

指令解释
M[PC]取指令
R[rt] <- R[rs] op ZeroExt(imm16)取数，立即数零扩展，取或，写入对应寄存器
PC <- PC + 4PC 指向下一条指令
  • ZeroExt（Zero Extension，零扩展）：高 16 位全部补零，低 16 位不变，用于无符号数。
  • SignExt（Sign Extension，符号扩展）：高 16 位全部补符号位（imm16[15]），低 16 位不变，用于有符号数。

指令执行阶段的数据通路：

信号名全称含义ori 时取值
ALUSrcALU Source选择 ALU 的第二个输入：
0 → busB，1 → 立即数		1
ALUctrALU Control控制 ALU 执行何种操作"OR"
RegDstRegister Destination控制写回哪个寄存器：
0 → rt，1 → rd		0
RegWrRegister Write Enable是否允许写回寄存器堆1

访存指令中的数据装入指令（Load Word）

格式： 指令执行流程（lw rt rs imm16）：

指令解释
M[PC]取指令
Addr <- R[rs] + SignExt(imm16)取基地址，立即数进行符号扩展，相加，写入地址寄存器
R[rt] <- M[Addr]从存储器中取出数据，装入到寄存器当中
PC <- PC + 4PC 指向下一条指令

指令执行阶段的数据通路：

控制信号全称相关指令取值含义取值
ExtOpExtension OperationSignExt(imm16)0 → 零扩展 (ZeroExt)
1 → 符号扩展 (SignExt)		1
MemWrMemory Write EnableR[rt] <- M[Addr]0 → 读存储器
1 → 写存储器		0
MemtoRegMemory to RegisterR[rt] <- M[Addr]0 → 来自 ALU 输出
1 → 来自 Memory 输出		1

访存指令中的存数指令（Store Word）

格式： 指令执行流程（sw rt rs imm16）：

指令解释
M[PC]取指令
Addr <- R[rs] + SignExt(imm16)取基地址，立即数进行符号扩展，相加，写入地址寄存器
M[Addr] <- R[rt]将寄存器中的内容存到内存单元
PC <- PC + 4PC 指向下一条指令

指令执行阶段的数据通路：

分支指令（Branch if Equal）

格式： 指令执行流程（beq rt rs imm16）：

指令解释
M[PC]取指令
Cond <- R[rs] - R[rt]将两寄存器的内容做减法
if (COND eq 0):如果结果为零
PC <- PC + 4 + (SignExt(imm16) * 4)转移执行：计算跳转的地址
else:否则
PC <- PC + 4顺序执行：PC 指向下一条指令

指令执行阶段的数据通路： 下一条地址计算逻辑（Next Address Logic）的设计： 由于 MIPS 按照字节编址，每条指令 4 个字节，因此 PC 总是 4 的倍数，可以不计低 2 位。

  • 顺序执行：PC[31:2] <- PC[31:2] + 1
  • 转移执行：PC[31:2] <- PC[31:2] + 1 + SignExt(imm16)
  • 取指令 ：M[PC[31:0)

Next Address Logic 的电路图：

无条件转移指令（Jump）

格式：

指令执行流程（j target）：

指令解释
M[PC]取指令
PC[31:2] <- [PC[31:28], target[25:0)将 PC 高 4 位与 target 拼接，得到跳转地址 （绝对寻址）

指令执行阶段的数据通路：

最终数据通路
