重点内容：

数据通路五阶段

常见指令各个阶段的行为

控制信号的逻辑判断

单周期CPU、多周期CPU的概念

流水线处理器，相关计算

三种冒险、识别stall，fowarding

典型操作的异常类型，返回哪条指令

5.1 CPU 的功能和基本结构

功能、基本结构

5.1.1 CPU 的功能

CPU 由运算器和控制器组成。

  • 控制器：负责协调和控制计算机各部件执行程序的指令序列，取指、分析、执行指令。
  • 运算器：对数据进行加工。

CPU 的具体功能：

  • 取指、分析、执行指令
  • 将各种操作信号送往对应的部件，控制这些部件按要求动作
  • 对各种指令按照时间顺序提供控制信号
  • 对数据进行算术和逻辑运算
  • 对异常和特殊请求进行处理

5.1.2 CPU 的基本结构

运算器：

  • 算术逻辑单元 / ALU：进行算术、逻辑运算
  • 暂存寄存器：暂存从主存读来的数据。对应用程序员透明
  • 累加寄存器 / ACC：暂时存放 ALU 结果信息，可以作为输入端
  • 通用寄存器组：存放操作数和各种地址信息，如 AX, BX, CX, DX, SP，其中 SP 是栈顶地址
  • 程序状态字寄存器 / PSW：如溢出标志 OF、符号标志 SF、零标志 ZF、进位标志 CF
  • 移位器：进行移位运算
  • 计数器：控制乘除运算

控制器：

  • 程序计数器 / PC：下一条指令在主存的存放地址，有自增功能
  • 指令寄存器 / IR：保存正在执行的指令
  • 指令译码器：对操作码字段进行移码，提供特定操作信号
  • 存储器地址寄存器 MAR：存放要访问的主存单元的地址
  • 存储器数据寄存器 MDR：存放向主存写入的信息或从主存读出的信息。
  • 时序系统：CLOCK
  • 微操作信号发生器：产生各种控制信号。

透明性：

  • 应用程序员透明：指令系统、通用寄存器、虚存空间、系统调用接口
  • 系统程序员透明：特权指令、中断/异常机制、页表/TLB、IO控制寄存器、CPU工作模式
  • 对所有程序员都不透明：CPU内部电路实现、微指令、ALU、时钟、分支预测、乱序执行、Cache 内部电路

5.2 指令执行过程

指令周期、数据通路

5.2.1 指令周期

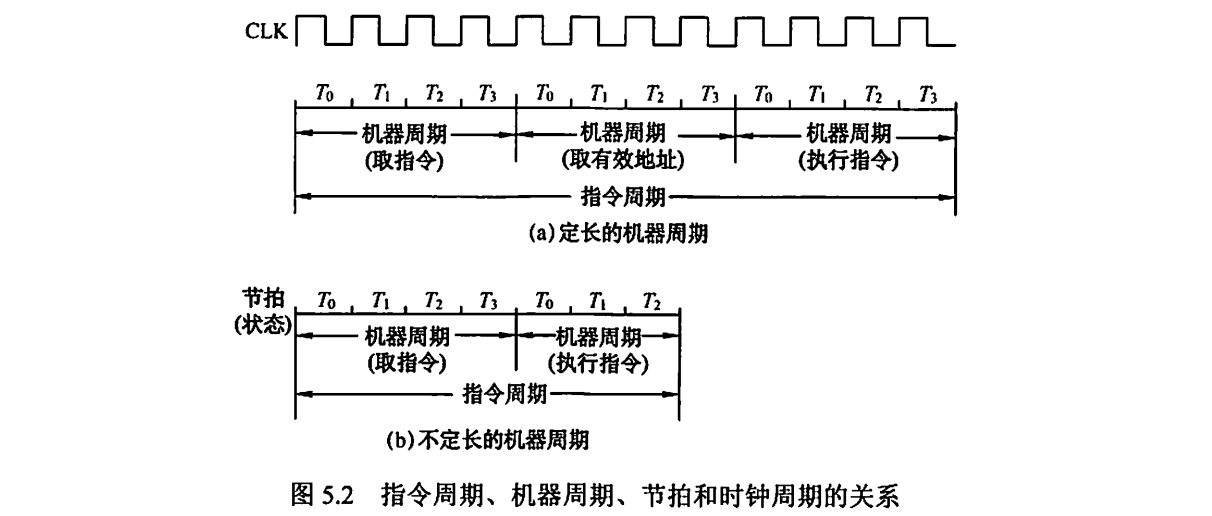

指令周期：CPU 从主存取出并执行一条指令的时间称为指令周期。 一个指令周期包含若干机器周期，一个机器周期包含若干时钟周期

传统指令周期模型：取指、间址、执行、中断

五级流水模型：取指、译码、执行、访存、回写

5.2.2 指令周期的数据流

1. 取指周期：根据 PC 的内容取出指令代码，并放在 IR 中

  • 指令地址：PC → MAR → 地址总线 → 主存
  • 读指令信号：CU → 控制总线 → 主存
  • 指令内容：主存 → 数据总线 → MDR → IR
  • 下一条指令地址：CU 发出控制信号 → PC 自增 1

2. 间址周期：取操作数有效地址

  • 操作数地址：Ad(IR) → MAR → 地址总线 → 主存
  • 读指令信号：CU → 控制总线 → 主存
  • 操作数内容：主存 → 数据总线 → MDR

3. 执行周期：根据 IR 中的操作码通过 ALU 产生结果。

4. 中断周期：处理中断请求，将程序断点存入堆栈中，并用 SP 指示程序断点的地址

  • 栈顶指针移动：CU 控制 SP - 1，然后 SP → MAR → 地址总线 → 主存
  • 写指令信号：写指令 → 控制总线 → 主存
  • 存入程序断点：PC → MDR → 数据总线 → 主存
  • 开始中断服务程序：CU → PC

5.2.3 指令执行方案

  • 单指令周期：所有指令都用相同的执行时间，下一条指令只能在前一条指令结束后才能启动
  • 多指令周期：不同的指令用不同个数的时钟周期来完成
  • 流水线方案：指令之间并行执行，力争在每个时钟周期完成一条指令的执行过程

5.3 数据通路的功能和基本结构

功能、基本结构

5.3.1 数据通路的功能

数据通路：

  • 数据在功能部件之间传送的路径
  • 包括数据通路上的部件（ALU / 各种寄存器 / 异常和中断处理逻辑）
  • 描述了信息从什么地方开始，经过什么寄存器，最后传送到什么寄存器
  • 数据通路由控制部件控制
  • 数据通路的功能：实现 CPU 内部的运算器与寄存器及寄存器之间的数据交换

5.3.2 数据通路的基本结构

$$\bigstar \mathbf{IMPORTANT}\bigstar$$

  • CPU 内部单总线方式：把所有寄存器的输入端和输出端都连接到同一条公共通路上。
    • 优点：结构简单
    • 缺点：存在较多冲突现象，性能较低
  • CPU 内部三总线方式：把所有寄存器的输入端和输出端都连接到多条公共通路上。
    • 优点：指令执行效率高
    • 缺点：结构复杂
  • 专用数据通路方式：根据数据和地址的流动方向连接线路，避免共享的总线
    • 优点：性能更高
    • 缺点：硬件量大、结构更复杂

寄存器之间的数据传送可以通过 CPU 内部总线完成：

  • PC → Bus → MAR

主存和 CPU 之间的数据传送：需要分为多步

  • PC → Bus → MAR
  • I → R
  • Mem(MAR) → MDR → Bus → IR

执行算数或逻辑运算：

  • 对于两个操作数，一个在 ACC 中，另一个读主存放到暂存器 Y 中：MDR → Bus → Y
  • (ACC) + (Y) → Z → (ACC)

5.4 控制器的功能和工作原理

结构和功能、硬布线控制器、微程序控制器

5.4.1 控制器的结构和功能

控制器的主要功能：

  1. 从主存中取出一条指令，并指出下一条指令在主存中的位置。
  2. 对指令进行译码或测试，产生相应的操作控制信号，以便启动规定的动作。
  3. 指挥并控制 CPU 、主存、输入和输出设备之间的数据流动方向。

5.4.2 硬布线控制器

硬布线控制器由复杂的 组合逻辑门电路 和一些 触发器 构成。

输入信号来源：

  • 由指令译码器对操作码译码产生的指令信息
  • 时序系统产生的机器周期信号和节拍信息
  • 来自执行单元的反馈信息（标志）

每个机器周期的微指令：

  • 取指周期：先以 PC 为地址访存，然后 PC 自增 $1$，指令操作数通过 CU 译码
  • 间址周期：只有"间接寻址"的指令才有间址周期，将以指令地址码为地址访存，得到有效地址
  • 执行周期：
    • 非访存指令：不访存、只在 CPU 内部完成
    • 访存指令：
      • ADD X：先取操作数到 MDR，然后 (ACC) + (MDR) → ACC
      • STA X：先取操作数到 MAR，传写指令信号，然后 ACC → M(X)
      • LDA X：先取操作数到 MAR，传读指令信号，然后 M(X) → ACC
    • 转移指令：无条件则 X → PC，有条件则根据 ACC 的结果传 X/PC → PC

CPU 的三种控制方式：

  • 同步控制方式：所有控制指令都由同一时钟节拍触发
    • 每条指令占用相同数量、相同长度的机器周期（以最长、最复杂指令为标准）
    • 控制方式简单，但是速度较慢
  • 异步控制方式：没有统一时钟，每部件以应答/握手方式工作
    • 速度快，控制复杂
  • 联合控制方式：常用部分同步，少量复杂部分不同步

硬布线控制器设计思想：$微操作控制信号 = 机器周期 \land 节拍 \land 操作码 \land 机器状态条件$

  • 根据公式来化简，然后得出硬件布线电路。

5.4.3 *微程序控制器

5.4.3.1 微程序控制的基本概念

微程序控制器将每条机器指令写成一个微程序。

  • 每个微程序包含若干微指令：控制部件向执行部件的各种控制指令
  • 每条微指令包含若干微命令：微指令的控制信号
  • 微程序存储在 控制存储器 中，用寻址用户程序机器指令的办法来寻址每个微指令。
  • 现在大多数计算机都用微程序设计技术。

相容性微命令：可以同时产生、共同产生某些微操作的微命令 互斥性微命令：机器中不允许同时出现的微命令

一条微指令包含的两大部分信息：

  • 操作控制字段 / 微操作码字段：产生各种操作控制信号
  • 顺序控制字段 / 微地址码字段：产生下一条要执行的微指令的地址

微周期：从控制存储器中读取一条微指令并执行相应微操作的时间。

控制存储器（CM）：用于存放微程序，在 CPU 内部，用 ROM 实现。

对于程序员来说，微程序的结构和功能是透明的，无需知道。

四种易混淆的寄存器：

  • 地址寄存器 (MAR) ：用于存放主存的读／写地址。
  • 微地址寄存器 (CMAR) ：用于存放控制存储器的读／写微指令的地址。
  • 指令寄存器 (IR) ：用于存放从主存中读出的指令。
  • 微指令寄存器 (CMDR 或µIR) ：用于存放从控制存储器中读出的微指令，其位数与微指令字长相等。

5.4.3.2 微程序控制器组成和工作过程

微程序控制器的工作流程：

  • 取指微程序：所有指令共有。将取指微程序入口送到 CMAR，然后将 CM 读出相应的微指令送入 CMDR
  • 执行微程序：逐条执行微程序的每条微指令

若指令系统具有 $n$ 种机器指令，那么控制存储器的微程序数至少为 $n + 1$，多的一条为公共的取指微程序。

5.4.3.3 微指令的编码方式

  • 直接编码方式：微命令字段中每位都代表一个微命令
    • 优点：简单、直观、速度快、并行性好
    • 缺点：指令字长过长，CM 容量很大
  • 字段直接编码方式

5.5 异常和中断机制

基本概念、分类、响应过程

5.5.1 异常和中断的基本概念

异常 / 内中断 / Exception / Internal Interrupt：

  • CPU 内部产生的意外事件，和当前执行的指令相关。
  • 由 CPU 自身完成异常的检测，而不是外部信号通知。

中断 / 外中断 / External Interrupt：

  • 来自 CPU 外部的设备向 CPU 发出的中断请求，通常用于信息的输入输出。
  • 和当前正在执行的指令无关。
  • CPU 需要通过中断请求线（INTR / NMI） 才能知道哪个设备发生了什么中断。

异常和中断的处理过程：由操作系统和驱动程序完成。

  • CPU 执行指令时检测异常，或者执行指令后发现中断请求信号
  • CPU 打断当前用户程序，转到相应的异常和中断处理程序去执行
  • 若能成功解决问题，则执行异常或中断返回指令，返回到原指令（异常）或下一条指令（中断）继续执行。
  • 若不能成功解决问题，则终止用户程序。

5.5.2 异常和中断的分类

$$\bigstar \mathbf{IMPORTANT}\bigstar$$ 异常的分类：

  • 程序性异常 / 软件中断：CPU 内部因为执行指令而引起的异常事件。
  • 硬故障中断：硬连线出现异常，如存储器校验错，总线错误
  • 故障 / Fault：指令启动后、执行结束前被检测到的异常事件。**
    • 若可恢复，则回到原指令；若不可恢复，则终止执行
    • eg.取数据时，出现 缺段 / 缺页 → 将所需的段/页调入主存
    • eg.指令译码时，出现 非法操作码 → 终止进程执行
    • eg.除法指令时，出现 除数为零 → 终止进程执行
  • 自陷 / 陷阱 / 陷入 / Trap：预先安排的异常事件。
    • 用一条特殊事件或方式来认为设置陷阱，当执行到了陷阱指令后，就会根据不同的陷阱类型进行相应处理。
    • 当执行完毕后，回到自陷指令的下一条指令执行。
    • 当自陷指令时转移指令时，需要回到转移目标指令执行
    • eg.断点设置、单步跟踪、系统调用指令、条件自陷指令
  • 终止 / Abort：发生了使计算机无法继续执行的硬件中断
    • 此时程序无法继续执行，只能终止，并调出中断服务程序来重启系统
    • 不是由特定指令发生，而是随机发生

中断的分类：

  • 可屏蔽中断：可屏蔽中断请求线（INTR）向 CPU 发出的中断请求
    • CPU 可以设置屏蔽字来选择是否屏蔽它。
    • 被屏蔽的中断请求不送到 CPU。
  • 不可屏蔽中断：不可屏蔽中断请求线（NMI）向 CPU 发出的中断请求
    • 通常是非常紧急的硬件故障，如电源掉电。
    • CPU 需要快速处理这类紧急事件。

5.5.3 异常和中断响应过程

CPU 对异常和中断的相应流程：

  1. 关中断：首先禁止相应新的中断，通过设置 中断允许 IF 来实现
    • IF = 1 → 开中断；IF = 0 → 关中断。
  2. 保存断点和程序状态：
    • 将程序的断点（返回地址）送到栈中（为支持异常和中断的嵌套）
    • 被中断时的程序状态字寄存器（PSWR）的内容需要保存在栈中
    • 返回时，PC 回到程序断点，PSWR 恢复。
  3. 识别异常/中断并转到相应处理程序：
    • 软件识别：
      • CPU 设置异常状态寄存器，记录异常原因。
      • 操作系统使用同一的异常和中断查询程序，按顺序查询以检测类型。
      • 先查询到的先处理，转到相应的处理程序
    • 硬件识别 / 向量中断：
      • 中断类型号：每个异常或中断的编号
      • 中断向量：异常或中断处理程序的首地址
      • 中断向量表：存放所有中断类型号到中断向量的一一对应关系，从而可根据类型号找到对应的处理程序。
    • 异常大多用软件识别，中断既可用软件识别也可用硬件识别。

整个响应过程不可被打断。响应结束后就从 PC 取出中断服务程序的第一条指令开始执行。

5.6 指令流水线

基本实现、冒险、性能指标

5.6.1 指令流水线的基本概念

提升处理机的并行性方法：

  • 流水线技术：在时间上并行，将一个任务分解成若干不同阶段。

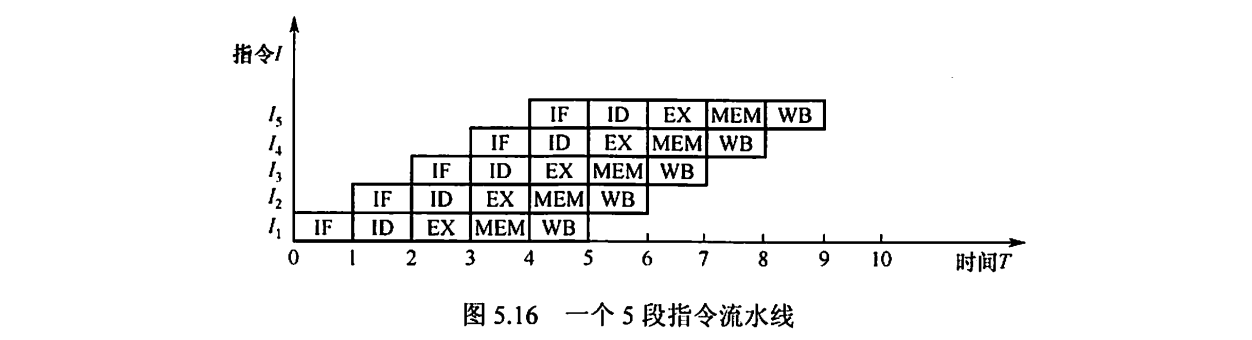

  • 超标量处理机：在一个处理机内设置多个执行多个相同任务的功能部件，并让这些功能部件并行工作。 $$\bigstar \mathbf{IMPORTANT}\bigstar$$ 在五级流水线中，一条指令执行过程分为五个阶段：
  • 取指 / IF：从指令存储器 / Cache 中取指令
  • 译码 / ID：CU 对指令译码，同时从寄存器堆中取操作数
  • 执行 / EX：执行运算操作或计算地址
  • 访存 / MEM：对存储器进行读写操作
  • 写回 / WB：将指令执行结果写回寄存器堆

流水线的设计原则：

  • 指令流水段个数：最复杂指令所用的功能段个数为准。
  • 流水段长度：以最复杂的阶段所花的时间为准。

利于实现流水线的指令集特征：

  • 指令长度尽量一致，利于简化取指和译码操作
  • 指令格式尽量规整，便于在指令未知时就取寄存器操作数
  • 除了 Load/Store 指令，其他指令不能访问存储器
  • 数据和指令在存储器中对齐存放

5.6.2 流水线的基本实现

5.6.2.1 流水线的数据通路

阶段包含器件
取指 IFPC、指令存储器、下条指令地址的计算逻辑
译码 ID操作控制器、取操作数逻辑、立即数符号扩展
执行 EXALU、分支地址计算
访存 MEM数据存储器
写回 WB寄存器写入控制
流水寄存器锁存信息
IF/ID- 指令字
- PC + 4 的值
ID/EX- 从寄存器取出的两个操作数 RS, RT
- 写寄存器编号 WriteReg#
- 立即数符号扩展值
EX/MEM- ALU 运算结果
- 数据存储器待写入数据 WriteData
- 写寄存器编号 WriteReg#
MEM/WB- ALU 计算结果
- 数据存储器读出的数据
- 写寄存器编号 WriteReg#

5.6.2.2 流水线的控制信号

$$\bigstar \mathbf{IMPORTANT}\bigstar$$

控制信号产生阶段使用阶段信号含义 & 注意事项在什么时候有效
RegWriteIDWB是否将结果写回寄存器堆。
必须随指令一路传到 WB，不能在 ID 就写		需要写寄存器结果的指令（R 型、lw）
RegDstIDID写回寄存器编号选择：1 → rd，0 → rt。
只和“写哪个寄存器”有关		R 型指令有效
ALUSrcIDEXALU 第二操作数来源：0 → RT，1 → 立即数需要立即数参与运算的指令（lw / sw）
ALUOpIDEX指定 ALU 运算类型（加 / 减 / 由 funct 决定）。所有需要 ALU 运算的指令
MemWriteIDMEM是否对数据存储器执行写操作。
只有 sw 才为 1		sw 指令
MemToRegIDWB写回寄存器的数据来源：1 → 内存，0 → ALUlw 指令
BranchIDEX表示“这是分支指令”。
本身不决定跳不跳		beq 等分支指令
equalEXEXALU 比较结果（是否相等）。
是运算结果，不是控制信号		分支指令执行时
BranchTakenEXIF是否真正发生跳转 = Branch ∧ equal。
唯一从 EX 反馈到 IF 的信号		分支条件满足时
PCWrite / PCSrcID / EXIF控制 PC 是否更新 & 更新来源。
只关心“跳不跳”		跳转或顺序执行时

5.6.2.3 流水线的执行过程

$$\bigstar \mathbf{IMPORTANT}\bigstar$$ 取指 IF：

  • PC 作为地址，取出第一条指令字，计算 PC + 4 送入 PC 输入端
  • PC + 4 锁存到 IF/ID 流水寄存器，以备后续可能使用（如 PC 相对转移指令）
  • 指令字锁存到 IF/ID 流水寄存器

译码 ID：

  • CU 根据 IF/ID 锁存的指令字，生成后续各种控制信号
  • 对于 lw 指令，根据 rs, rt 取出寄存器堆里面的 RS, RT
  • 符号扩展单元对立即数 16 位符号扩展为 32 位
  • MUX 根据指令生成可能的写寄存器编号 WriteReg#
  • 生成的所有信号和数据，以及 PC + 4 锁存到 ID/EX 流水寄存器

执行 EX：

  • 对于 lw 指令，计算访存地址 RS + Ext(Imm)
  • 对于 beq/bne 指令，计算分支地址，生成分支转跳信号 BranchTaken
  • ALU 运算结果，RT 作为待写入数据 WriteData、写寄存器编号 WriteReg# 锁存到 EX/MEM 寄存器

访存 MEM：

  • 对于 lw 指令，根据待写入数据 WriteData、写寄存器编号 WriteReg# 和 MemWrite 对存储器进行读或写
  • 寄存器中的访存地址、WriteReg#、数据存储器读出的数据都会送入 MEM/WB 流水寄存器，

写回 WB：

  • 将 数据存储器读出的数据写入指定寄存器 WriteReg#

5.6.3 流水线的冒险与处理

$$\bigstar \mathbf{IMPORTANT}\bigstar$$

类型结构冒险 (Structural Hazard)数据冒险 (Data Hazard)控制冒险 (Control Hazard)
描述同一部件同时被不用指令所使用后面指令需要用到前面指令的结果，但结果还没产生
分为写后读、读后写、写后写		转移指令或异常处理改变了程序顺序执行流程，但是顺序执行指令在目标地址产生之前已被取出
例子IF 需要访存取指令，Mem 阶段需要访存读写数据。
WB 需要写回寄存器，ID 阶段需要读寄存器。		Load 指令造成的数据冒险 / 数据相关：对于 load 指令，在 load 指令开始的第五个周期 Wr 阶段才能写入寄存器。如果后面的指令需要用到该寄存器，其第二个阶段 Reg/Dec 需要在 load 指令的 Wr 阶段才能使用，造成三个指令的不必要延迟。
Load-use 数据冒险：当 lw 后的一条指令立即使用该寄存器的值，因为 lw 只有在 Mem 阶段才能结束，而随后命令需要在 Ex 阶段使用该寄存器，具有一个周期的延迟。		Branch 指令造成的控制冒险 / 分支冒险 / 转移冒险：对于 beq 指令，如果需要跳转指令，目标地址在 beq 指令开始的第四个周期 Mem 阶段才能存入 PC，从而会有三条指令被错误取出，造成不必要的延迟。
解决办法分开存储器：将 InsMem 和 DataMem 分开（哈佛结构）。
读写口分离：
REGs 设计为两个独立读端口和一个独立写端口（三端口寄存器堆）。
写/读在时钟上/下半拍。
L1 Cache 使用数据 Cache 和指令 Cache 分离，可以有效避免资源冲突
硬件阻塞 (Stall)：添加气泡，阻止后续指令执行。（特别是 Load-use 数据冒险）
插入无关指令：添加无用的指令，阻止后续指令执行。
转发 (Forwarding) / 旁路 (Bypassing)：将上条指令的 ALU 输出或 MEM/Wb 的流水寄存器直接送入下一条指令的 ALU 输入端。
编译优化，拉大数据冒险指令的距离，减少停顿
编译器优化指令调度		硬件阻塞 (Stall)
插入无关指令
静态预测：总是预测条件不满足，继续执行后续指令。预测失败，则需要丢弃取错的指令。
动态预测：根据程序执行历史情况，预测下一次可能发生的转移。
使用 分支历史记录表 BHT（指令地址 + 预测位 + 转移目标地址）
查找→预测→选择→修正
指令静态调度
编译优化指令顺序，实现分支延迟：把分治指令前面无关的指令调到分支指令后面执行。

5.6.4 流水线的性能指标

$$\bigstar \mathbf{IMPORTANT}\bigstar$$ 流水线的吞吐率：单位时间完成的任务数量

  • $\displaystyle TP = \frac{n}{T_k} = \frac{n}{(k + n - 1) \Delta t}$，其中 $n$ 是任务数，$k$ 是流水线级数，$\Delta t$ 是时钟周期
  • $\displaystyle \lim_{n \to \infty} TP = \frac{1}{\Delta t}$

流水线的加速比：完成同样一批任务，不使用流水线和使用流水线的时间之比

  • $\displaystyle S = \frac{T_0}{T_k} = \frac{kn \Delta t}{(k + n - 1)\Delta t} = \frac{kn}{k + n - 1}$，其中 $T_0$ 是 $k$ 周期处理器的总时间，$T_k$ 是 $k$ 级流水线处理器的总时间
  • $\displaystyle \lim_{n \to \infty} S = k$.

5.6.5 高级流水线技术

增加指令级并行的策略：

  • 多发射技术：通过采用多个内部功能部件，使流水线功能段能同时处理多条指令，处理机一次可以发射多条指令进入流水线执行；
  • 超流水线技术：通过增加流水线级数来使更多的指令同时在流水线中重叠执行。

增加指令级并行的技术：

  • 超标量流水线技术（空间并行）：每个时钟周期并发多条独立指令，以并行操作方式将两条或多条指令编译执行。需要增加功能部件。

  • 超长指令字技术 / 静态多发射技术（编译期并行）：编译程序发掘指令间并行性，将多条并行操作指令组成超长指令字，需要多个处理部件

  • 超流水线技术（时间并行）：提高流水线主频以提升流水线性能。

5.7 *多处理器的基本概念

SISD/SIMD/MIMD，多线程、多核、共享内存
